Comparatif éclairage à LED

Comparatif

Le but de ce comparatif est d'étudier les différences entre des éclairages à LED de puissance équipés de LED et de collimateurs différents. La comparaison est tout d'abord faite sur une mire puis par des mesures de la lumière réalisées avec une photodiode.

Les éclairage du test

Voici la liste des concurents :

- Lampe BiLED en version originale : Luxeon III rank T et collimateur carclo 15° + Luxeon III rank T et collimateur carclo 6 ° à 960mA
- Lampe BiLED en version evolution 1 : 2 x Luxeon III rank T et collimateur carclo 6 ° à 960mA
- Lampe Pro-LED Lite : Seoul P4 rank U et collimateur carclo 6 ° à 340mA
- Lampe Pro-LED : Seoul P4 rank U et collimateur carclo 6 ° à 635mA

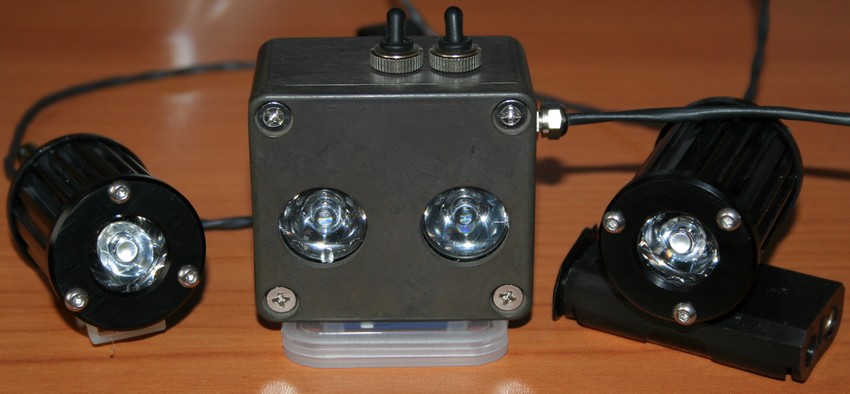

Photo de famille

Lampes

Test sur mire

Pour ce comparatif, la lampe est placée à un mètre de la mire. Les graduations sont en centimètres. Voici la 1/2 mire à télécharger en PDF, à imprimer 2 fois en A3, puis à coller (les 2 moitiés).

Les photos sont réalisées avec mon EOS350D sur pied en mode manuel : Sensibilité 200 ISO, Ouverture : 5.6, Vitesse : 1/100.

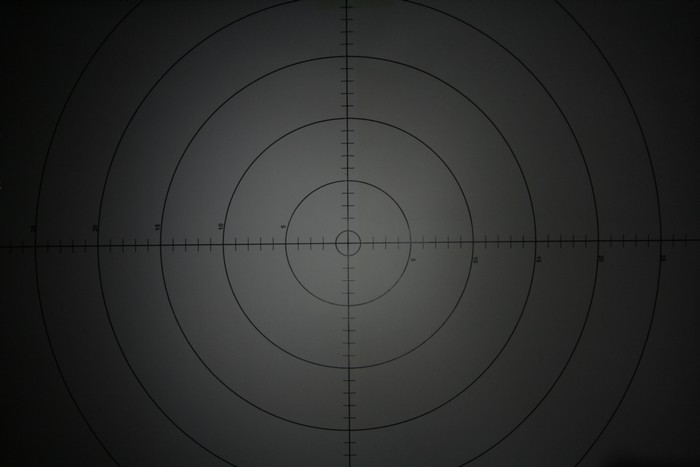

Lampe BiLED Version Originale : 1 LED Luxeon III + optique Carclo 15°

L3 15°

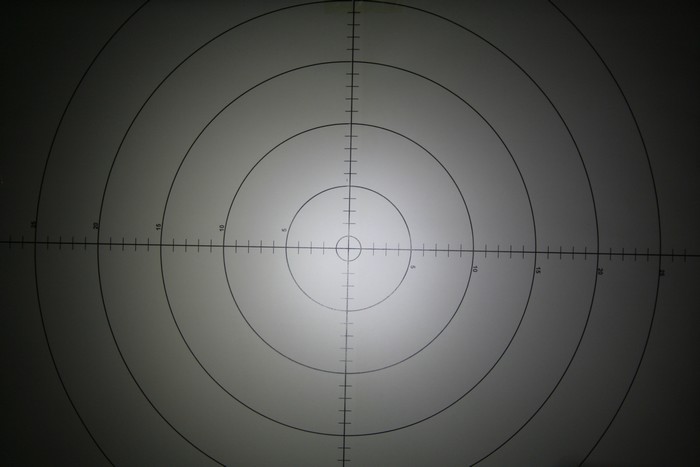

Lampe BiLED Version Originale : 1 LED Luxeon III + optique Carclo 15°+ 1 LED Luxeon III + optique Carclo 6°

L3 15° + 6°

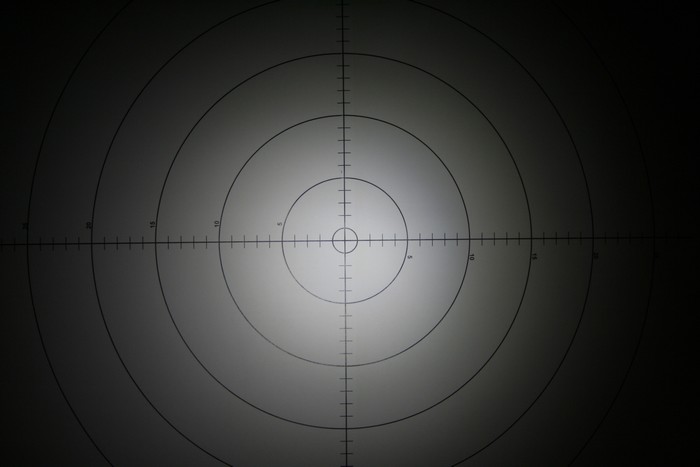

Lampe BiLED "Evolution 1" : 1 LED Luxeon III + optique Carclo 6°

L3 6°

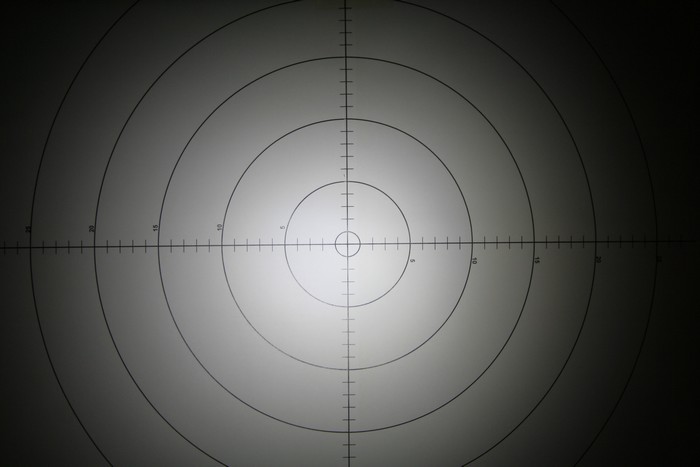

Lampe BiLED "Evolution 1" : 2 LEDs Luxeon III + optique Carclo 6°

L3 6° + 6°

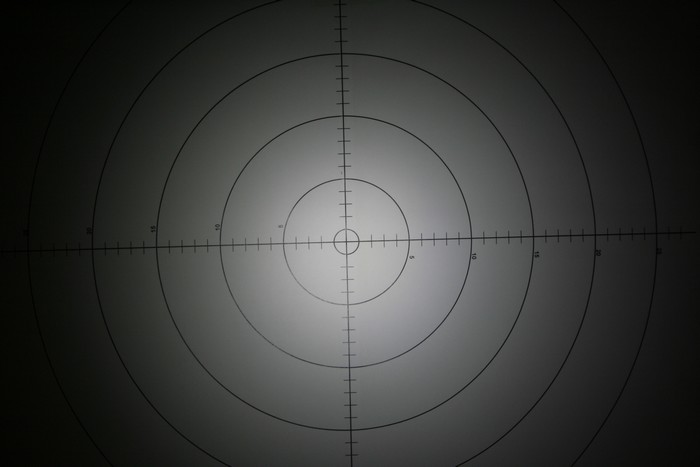

Lampe Pro-LED Lite : 1 LED Seoul P4 à 340mA

P4 340

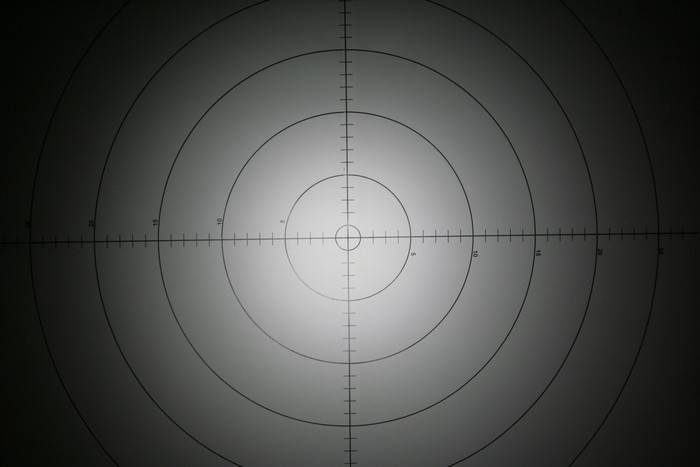

Lampe Pro-LED : 1 LED Seoul P4 à 635mA

P4 635

On peut déjà voir les différences entre les différentes configurations. Les 2 qui sortent du lot la BiLED Evo1 et la ProLED à 635mA. L'utilisation d'un collimateur 15° offre un éclairage vraiment très faible.

Remarque : On peut voir quelques problèmes de centrage sur la mire (pas vu pendant les manipulations), particulièrement sur la BiLED Evo 1 2 x 6°, que l'on retrouve sur les mesures.

Les mesures

On prend les mêmes configurations.

Les mesures sont réalisée à l'aide d'une photodiode Osram BPW21. La mesure est réalisée au voltmètre et 1 mV correspond sensiblement à 1 Lux. (pour plus d'info, voir cet article) Mais comme l'outils de mesure n'est pas étalonné, j'ai préférer laisser les valeurs en volts. Les mesures sont réalisées sur les mires précèdentes à 1m, j'ai converti les centimètres des repères de la mires en angles exprimés en °.

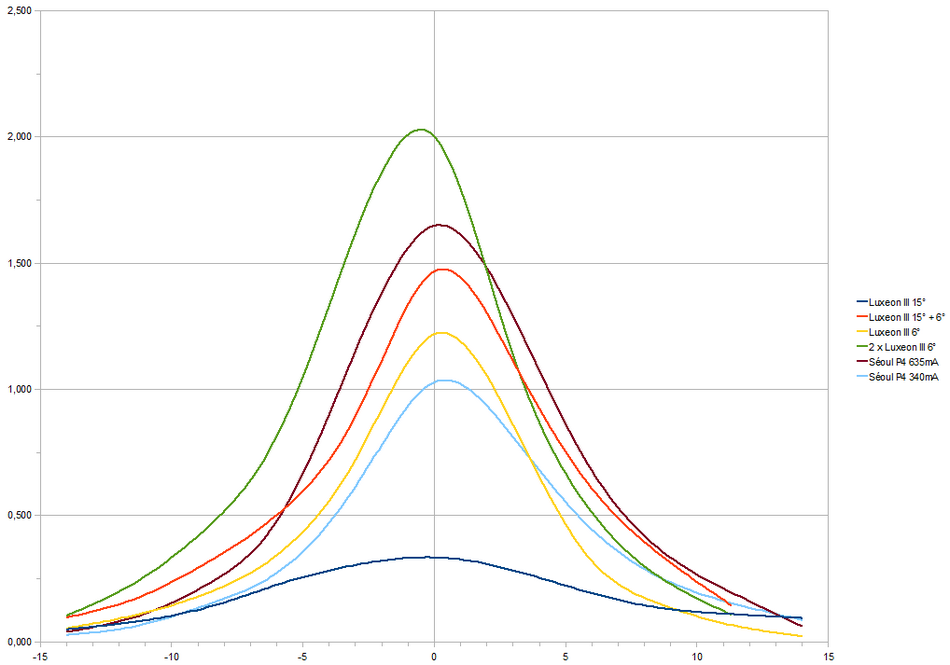

Voici les courbes réalisées à partir des mesures

(Verticalement en volts et horizontalement en °)

Courbes

Les courbes

- Bleu fonçé : Luxeon III à 960mA + collimateur carclo 15° : large mais vraiment très peu efficace, a éviter
- Bleu clair : Seoul P4 à 340 mA + collimateur carclo 6° : Eclairement correct avec seulement 340mA
- Jaune : Luxeon III à 960mA + collimateur carclo 6 ° : A peine mieux qu'une Seoul P4 à 340mA. Que de progrès en terme d'efficacité.
- Orange : 2 Luxeon III à 960mA + collimateur carclo 15 ° + 6° : Bon éclairement, l'addition des 2 LEDs donne un écalirage large et puissant.
- Marron : Seoul P4 à 635 mA+ collimateur carclo 6° : Eclairage puissant avec une seule LED, à comparer avec la courbe jaune (1 Lux III à 960mA)
- Vert : 2 Luxeon III à 960mA + collimateur carclo 6 ° + 6° : Le plus puissant, il faut 2 Luxeon III à 960mA pour battre 1 Seoul P4 à 635mA.

Eclairage relatif

En considérant l'éclairage le plus puissant comme 100 - Bleu fonçé : Luxeon III à 960mA + collimateur carclo 15° : 17 - Bleu clair : Seoul P4 à 340 mA + collimateur carclo 6° : 51 - Jaune : Luxeon III à 960mA + collimateur carclo 6 ° : 61 - Orange : 2 Luxeon III à 960mA + collimateur carclo 15 ° + 6° : 73 - Marron : Seoul P4 à 635 mA+ collimateur carclo 6° : 82 - Vert : 2 Luxeon III à 960mA + collimateur carclo 6 ° + 6° : 100

Comme on peut le voir les LEDs de dernière génération ont vraiment fait des progrès en terme d'efficacité.
On peut remarquer que dans le cas d'utilisation de 2 LEDs, il n'y a pas sommation des 2 éclairements. Par exemple, avec 1 Luxeon III 6°, on obtient 61

Estimation de l'angle

A partir de ces courbes, j'ai estimé l'angle considéré au demi éclairement (FWHM soit Full Width Half Maximum) :
- Luxeon III à 960mA + collimateur carclo 15° : 7.9°, résultat étonnant pour un 15°.
- Seoul P4 à 340 mA + collimateur carclo 6° : 5.6°
- Luxeon III à 960mA + collimateur carclo 6 ° : 4°
- 2 Luxeon III à 960mA + collimateur carclo 15 ° + 6° : 5.6°
- Seoul P4 à 635 mA+ collimateur carclo 6° : 4.9°
- 2 Luxeon III à 960mA + collimateur carclo 6 ° + 6° : 4.8°

En extérieur

Conditions de prise de vue : EOS 350D en manuel sur pied : Sensibilité 200 ISO, Ouverture : 5.6, Vitesse : 1", Balance des blancs : naturel.

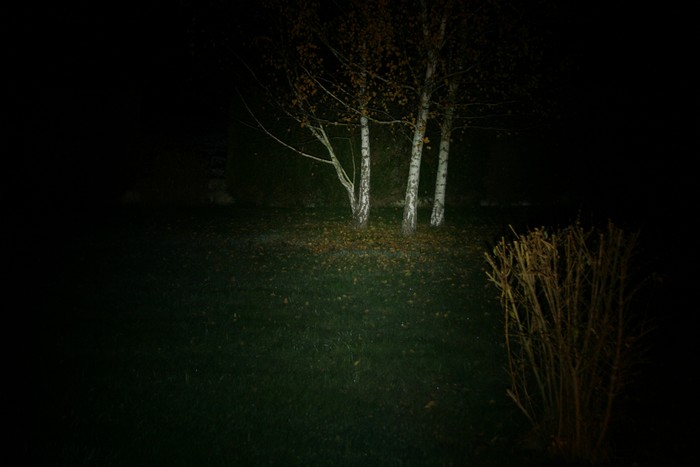

BiLED : 1 LED Luxeon III 960mA / Collimateur 6°

BiLED

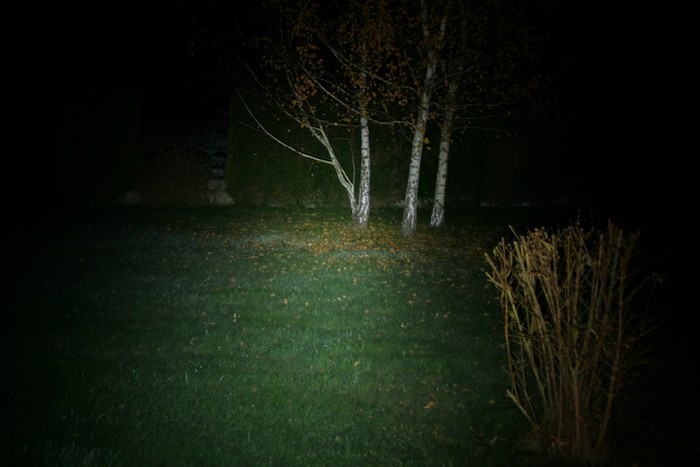

BiLED : 2 LEDs Luxeon III 960mA / Collimateurs 6°

BiLED

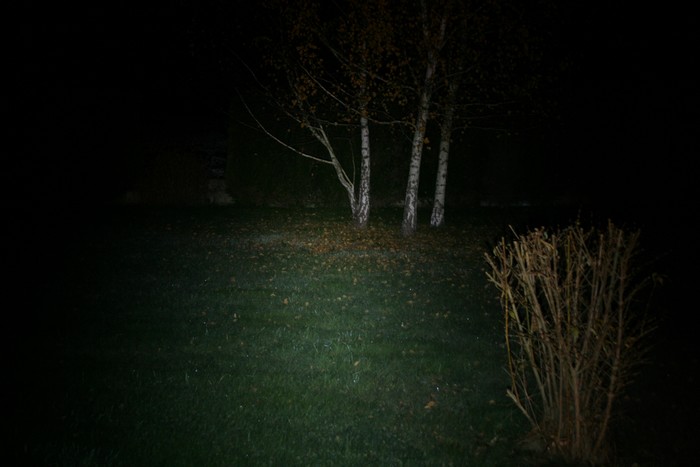

ProLED Lite : 1 LED Séoul P4 -U 340 mA / Collimateur 6°

ProLED Lite

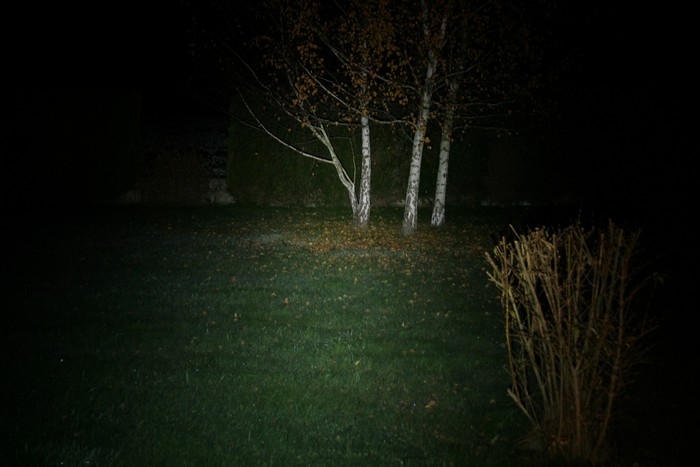

ProLED : 1 LED Séoul P4 -U 645 mA / Collimateur 6°

ProLED
