Lampe à décharge luminescente haute pression (HID)
Lampe à décharge luminescente haute pression (HID)
Les lampes HID produisent la lumière à partir d'un arc électrique qui se forme entre 2 électrodes. Lorsque la lampe est froide, l'arc produit peu de lumière, avec l'échauffement dû à l'arc, la pression dans l'ampoule va augmenter, le sodium (ou autre iodure) va se vaporiser. Avec la pression et les vapeur métalliques, l'arc va produire une lumière intense.
Allumage d'une lampe HID
Pour allumer une lampe HID, il faut créer un arc électrique entre les 2 électrodes. Pour faire cela, il faut générer une tension très élevée entre les électrodes. Une fois l'arc créé la tension peut être abaissée à une valeur permettant d'entretenir l'arc électrique. Il est très difficile de rallumer une lampe HID chaude. Les lampes HID requièrent donc un dispositif électronique pour les alimenter, ce système est appelé "Ballast" comme pour l'allumage des tube fluorescents.
Exemple : Lampe automobile HID Xenon : 42W (35W au niveau de la lampe)
- Tension mini d'allumage : 7 KV
- Tension d'allumage normale : 12 KV
- Tension d'allumage à chaud : 20 KV
- Tension de maintient de l'arc : 80 à 90V
Lampe HID metal halide de faible puissance
A l'origine les lampes à décharge étaient destinés à l'éclairage des stades, des rues, les puissances classiques allaient de centaines de watt à plus de 1000 W. On trouve maintenant des lampes HID de faible puissance (10W à 20W).

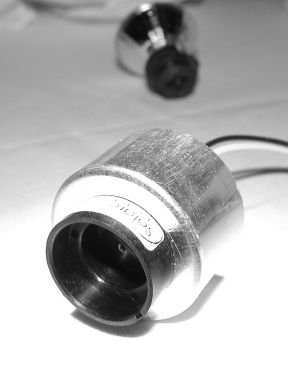

- Lampe Welch Allyn MP10P001 et son ballast :Ballast B10N001Alimentation 12VPuissance lampe : 10W Courant : 0.83 A Prix : 79$ |
Efficacité de cette lampe : 500 lumens à 10W soit : 50 lm/w.
Le ballast génére une série d'impulsions haute tension (env. 10 KV) très courtes (< 1µs) pour démarrer la lampe. Le temps de chauffe de la lampe est de l'ordre de 1 seconde/watt. Pour redémarrer la lampe, il faut la laisser refroidir pendant au moins 1 seconde/watt (soit 10sec. pour 10W)

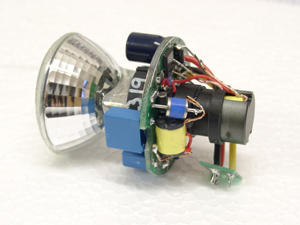

Lampe avec ballast utilisée sur les éclairages Lupine
Lampe Solarc et ballast Lupine (Les lampes Solarc sont fabriquées par Welch Allyn)
Efficacité de cette lampe : 60 lm/w

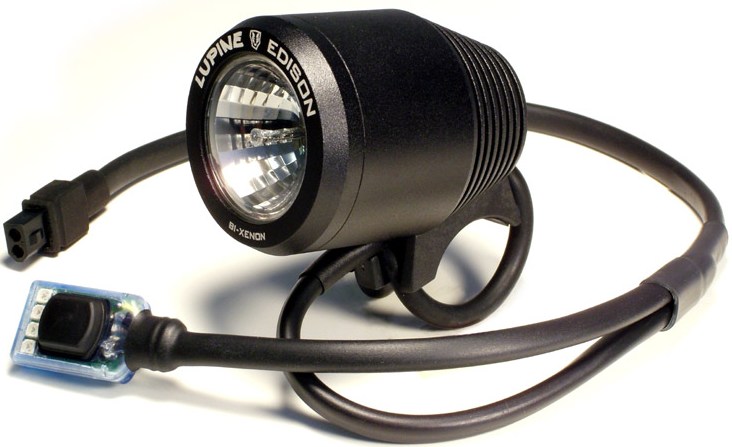

Lupine Edison
950 lm à 16W et 600 lm à 10W
Angle du faisceau : 18°

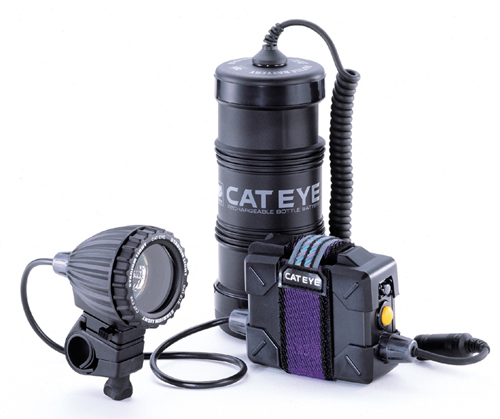

Cateye HL-MH310 Stadium
Lampe HID 21W. (a priori n'est plus vendu)
