Dérailleur XT 2006 vs XT 2008

Les modèles comparés

Je vous propose une comparaison en image d'un dérailleur Shimano XT 2006 avec le nouveau dérailleur XT 2008 en version "Shadow".

- XT 2006 : RD-M760 SGS (version inversée)
- XT 2008 : RD-M772 SGS (version normale)

Remarques :
- Les dérailleurs "Shadow" n'existent pas en tirage inversé.
- SGS : Super grande chape

Shadow, c'est quoi ?

C'est un nouveau concept développé par Shimano afin de réduire le déport du dérailleur (partie qui dépasse) et donc de limiter le risque de choc ou d'accrochage sur des rochers ou des branches.

Le poids

- XT 2006 : RD-M760 SGS : 266g
- XT 2008 : RD-M772 SGS : 226g

Remarque : pesé sur une balance de cuisine (1g de résolution)

Comparaison en images

xt06

Construction

Grosse différences, design en X pour la version 2008.

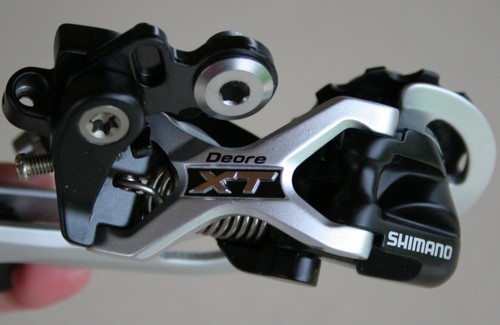

xt08
SGS06

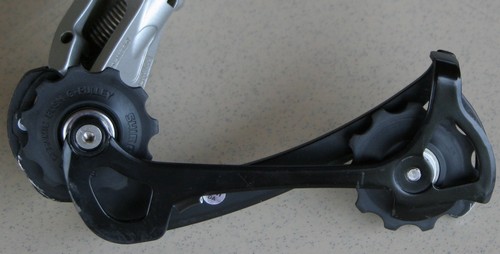

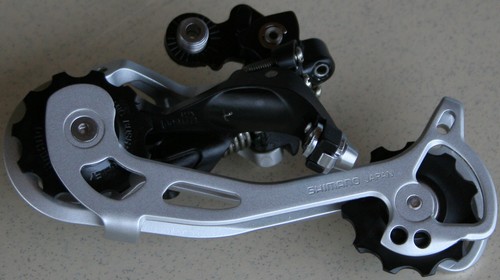

Chape SGS

Même longueur de chape soit 9.91mm entre les axes des galets.

SGS08
Largeur 06

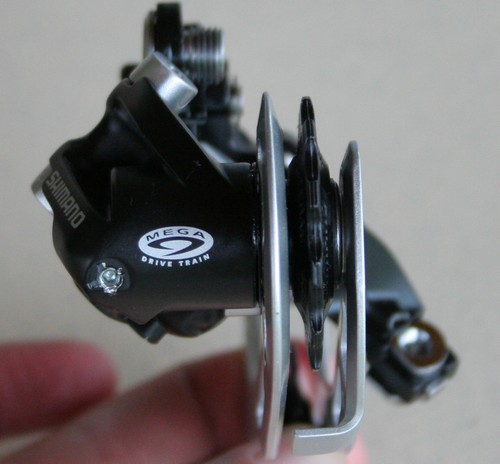

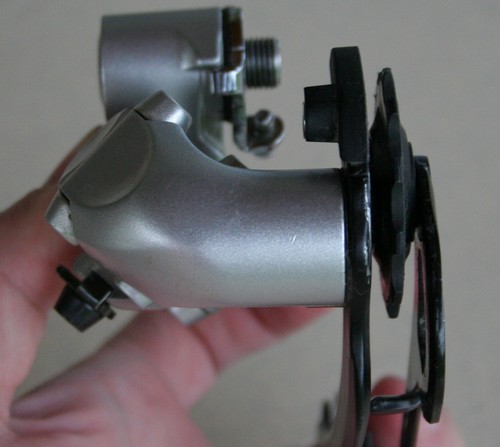

Largeur

Le concept Shadow, c'est déjà une moindre largeur à ce niveau.

2006 : 65mm

2008 : 50mm



Largeur 08

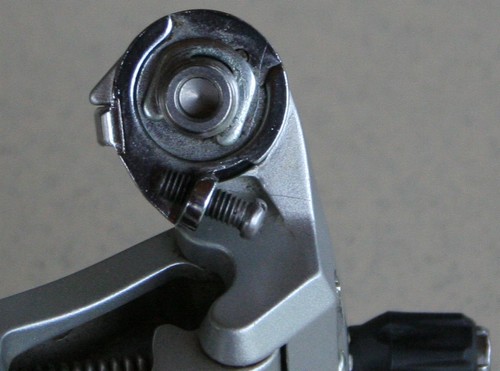

Fixation 06

Fixation du dérailleur sur le cadre

Sur les dérailleurs classiques la fixation est réalisée par un système visé équipé d'un ressort de rappel et d'une vis de règlage en appui sur la patte de dérailleur du cadre. Et bien, c'est fini, le dérailleur 2008 est fixé par vissage (compatilité oblige), mais adieu le ressort et la vis de règlage. Le dérailleur est vissé sur la patte sans possibilté de rotation. Un "téton" permet de bien positionner le dérailleur. L'axe de rotation est décalé de 25mm (clips sur la photo) et n'est pas équipé de ressort.

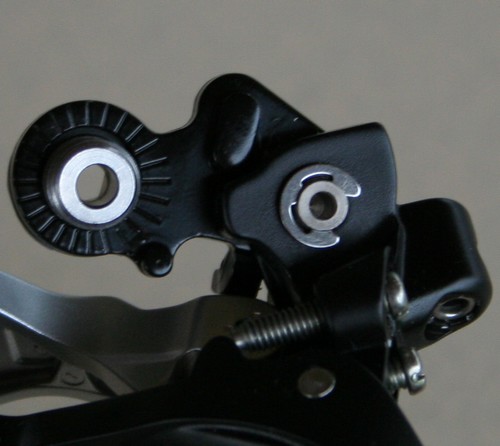

Fixation 08

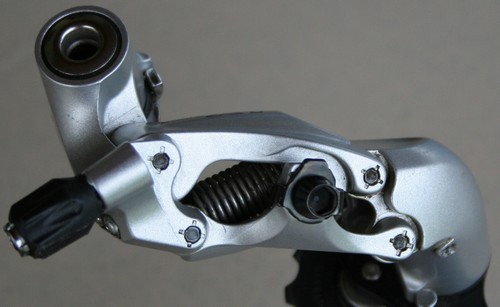

Paralellogramme 06

Paralellogramme

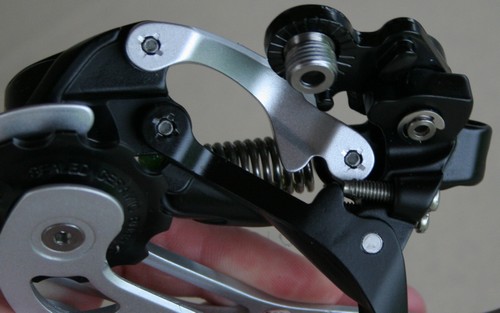

Paralellogramme 08

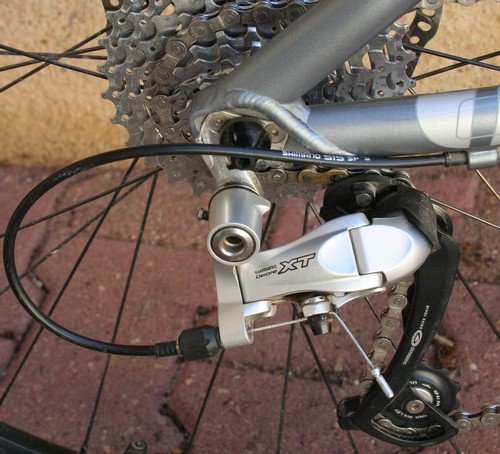

XC06

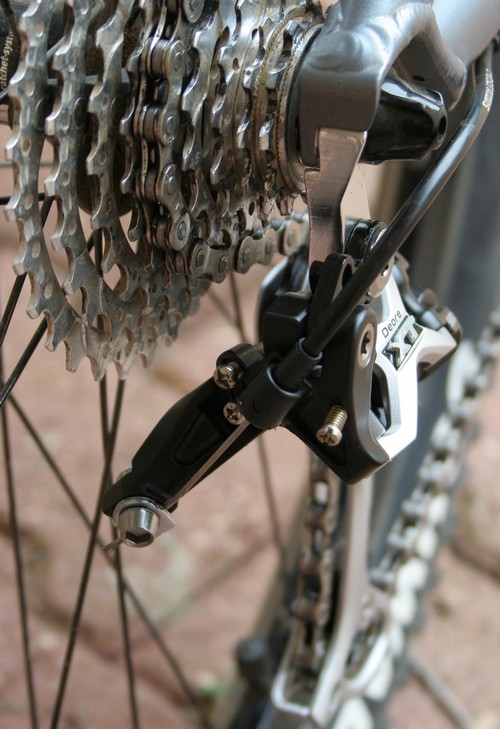

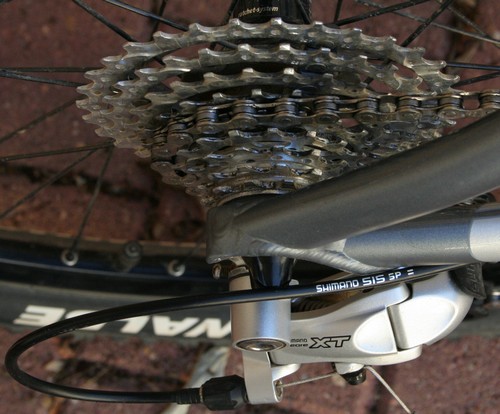

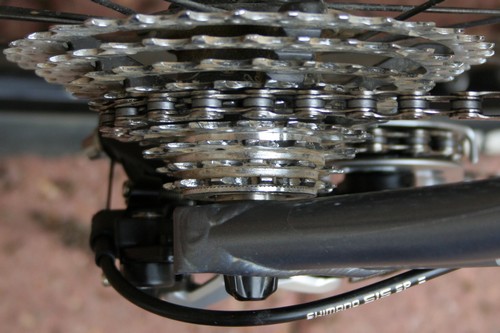

Sur mon Lapierre X-Control

Passage de gaine plus directe (sensiblement dans l'axe de roue).

Plus compact, on peut voir que quand la chaîne est sur le 5ième pignon que le dérailleur ne dépasse que très peu du cadre.

La commande tirée par le câble est sous la K7.

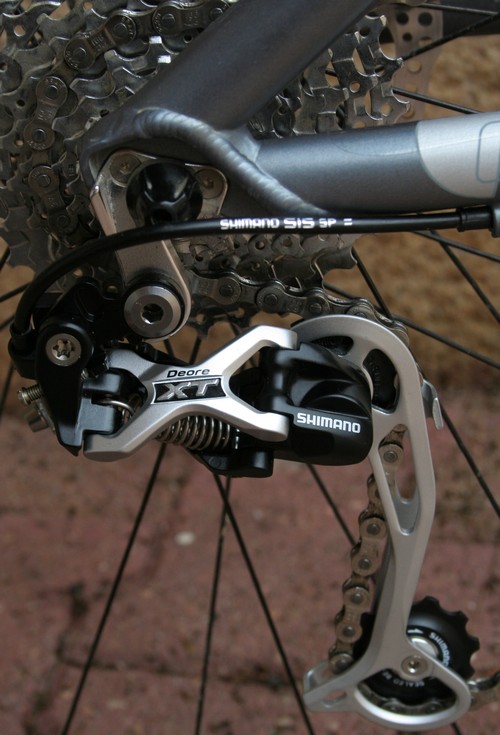

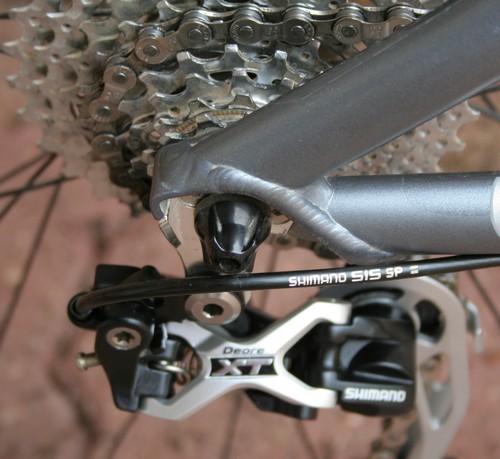

XC08
xc06
xc08
xc08
xc08
