IFlight Vector 5"


IFlight Vector 5"

Configuration :

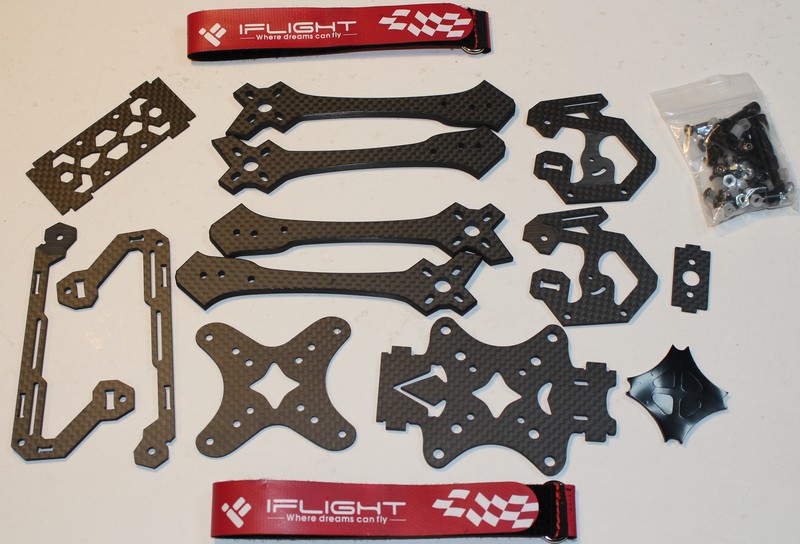

Le kit : IFlight Vector 5"

Kit IFlight Vector

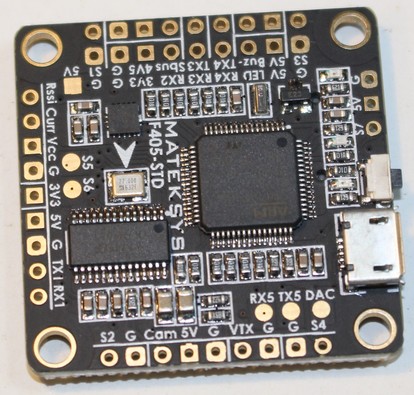

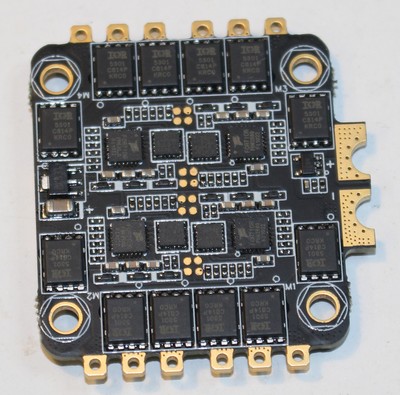

Contrôleur Matek F405-STD et ESC RacerStar REV35 35A.

F405STD ESC

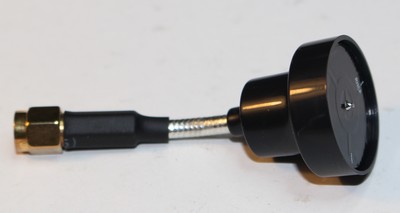

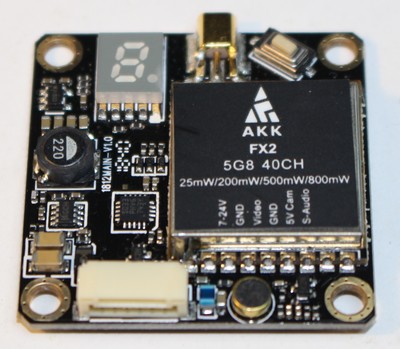

VTX AKK FX2 et Antenne AKK Pagode.

AKK FX2 AKK Pagode

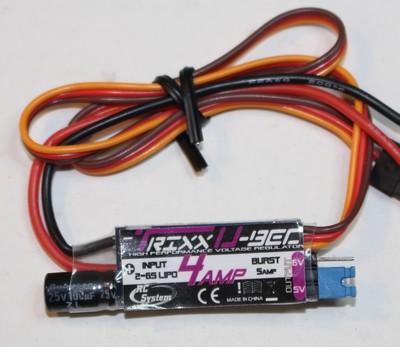

Récepteur FRSky R-XSR et BEC 5V (Un ratage, pas de BEC intégré sur l'ESC RacerStar, dommage ...)

FRSKY R-XSR BEC5V

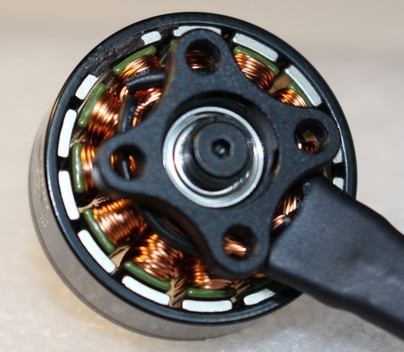

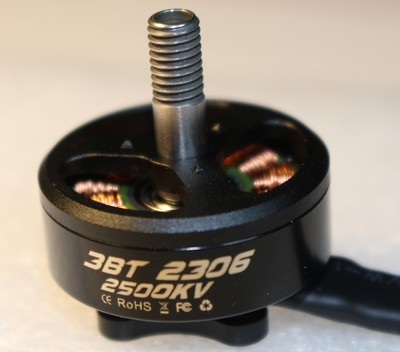

Moteur Brushless : 3BHobby 2306 for training 2500KV. Aimants courbes, faible espace entre aimants et stator, masse d'équilibrage.

Moteur 2306

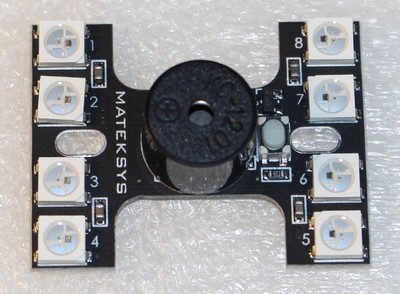

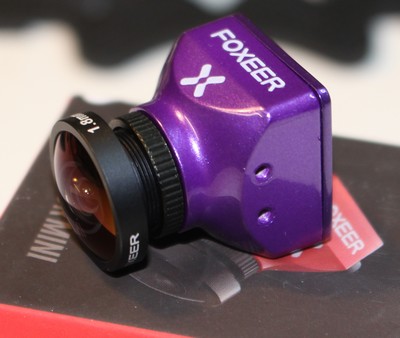

Camera Foxeer Predator V3 et LED / Buzzer Matek 2812-BH

Predator LED_Buzzer

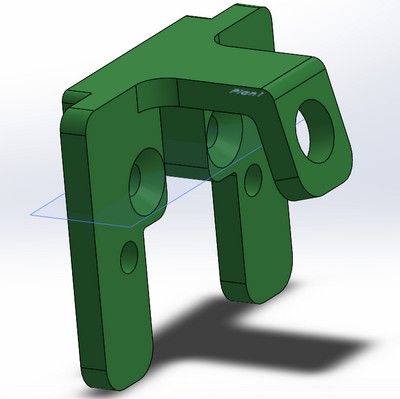

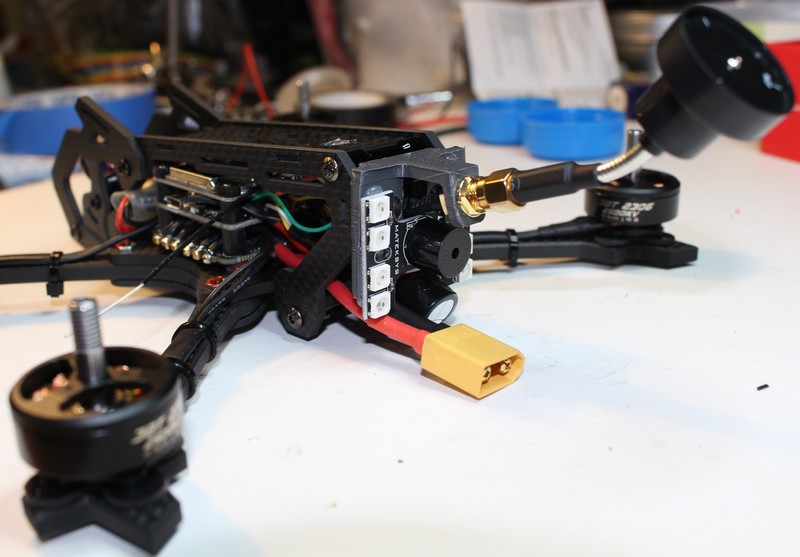

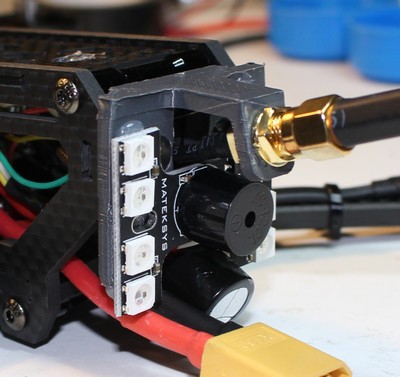

Impression 3D : support antenne déportée pour montage du 2812BH.

SupportSupport

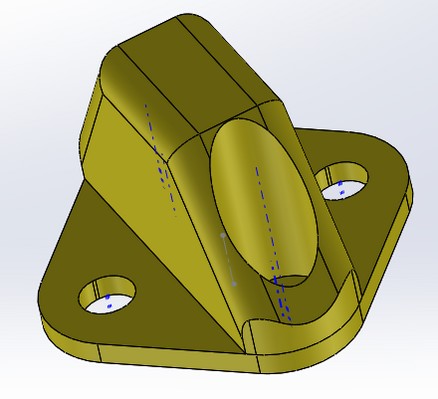

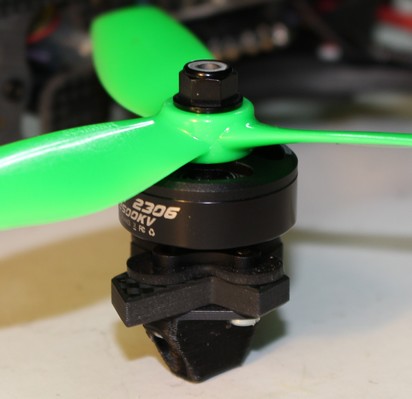

Pieds fixés sous les 4 moteurs. (Montage des moteur 'soft mount')

Pied Pied

Montage en image

Schéma électrique : PDF
Remarques : Je n'ai pas câblé la liaison OSD entre le FC et la caméra Foxeer, considérant que c'était peu utile (et je ne voulais pas couper le connecteur de la carte de réglage livrée avec ...) Le connecteur OSD de la Predator est un JST SH 1mm, 2 points. En câblant cette liaison, on peut piloter l'OSD (menus) de la caméra avec les manches de la radiocommande, et ainsi modifier les réglages ...
Le condensateur câblé sur l'alimentation est un 470µF et non un 2200µF, car trop gros.
Je n'ai pas ajouté de condensateur sur l'alimentation de la caméra contrairement à ce qui est représenté sur le schéma..

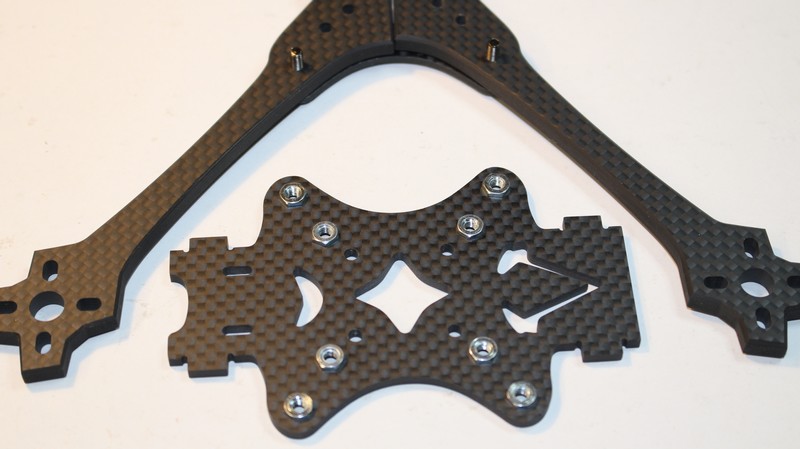

Pose des inserts 'press nuts'

inserts

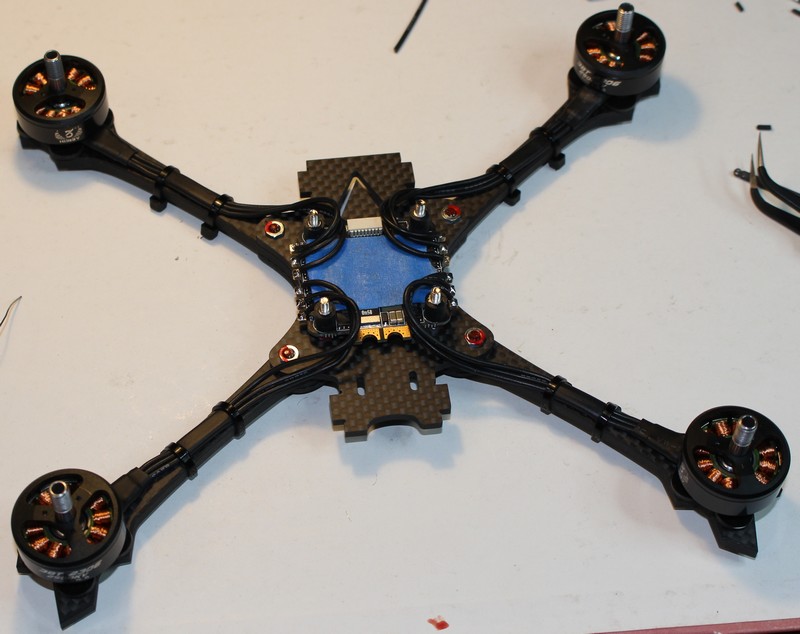

Moteurs et ESC.

Moteurs

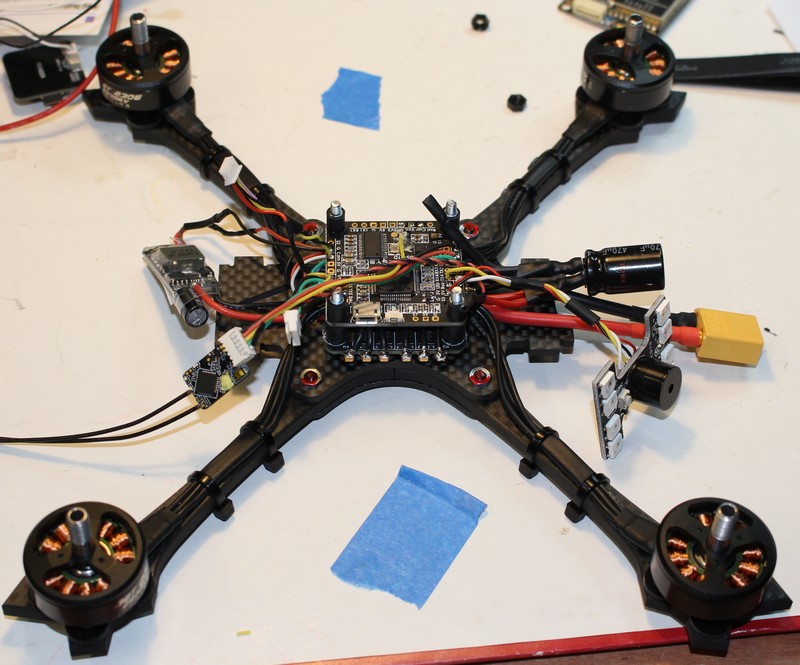

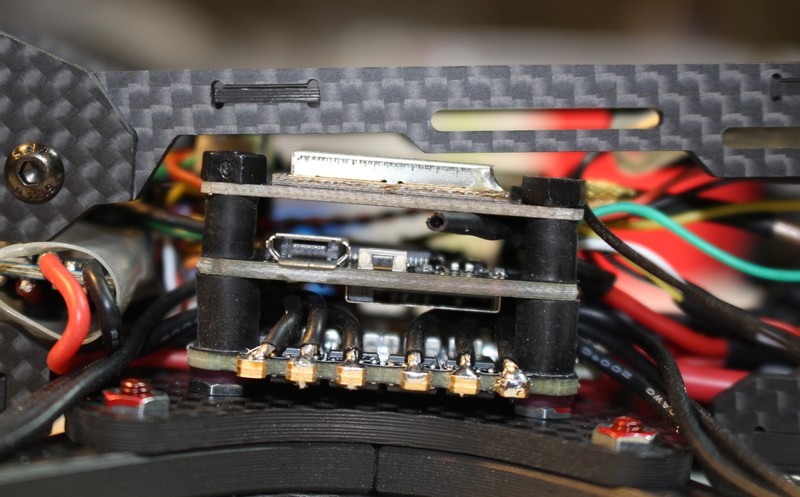

Electronique ...

Electronique

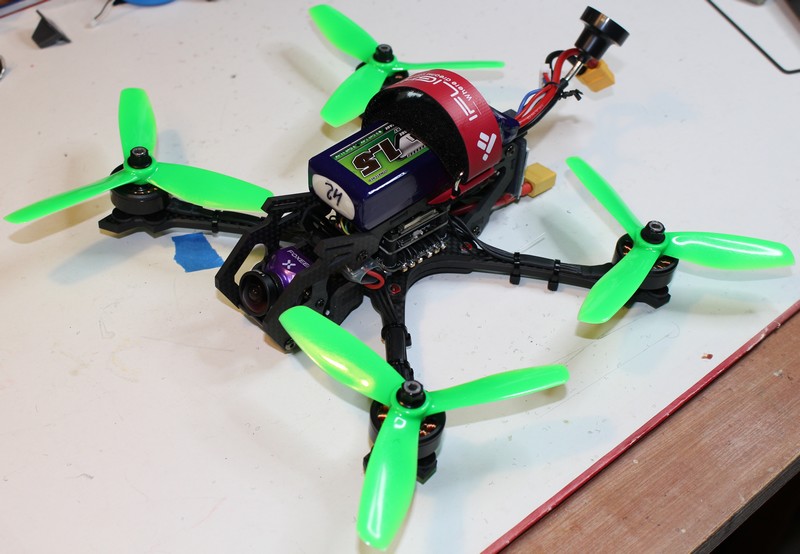

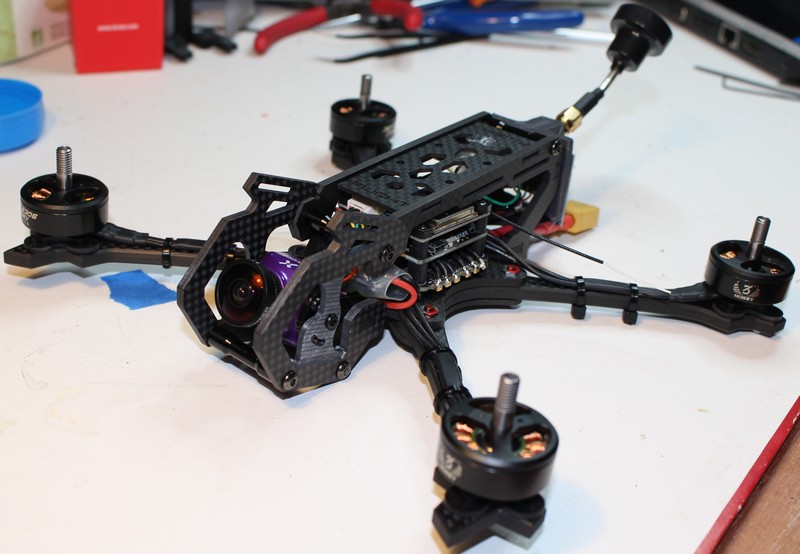

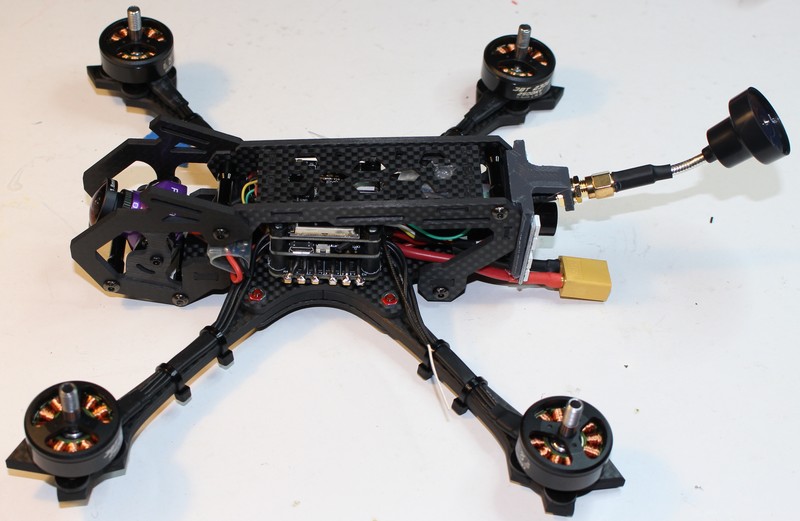

Presque complet

Vector 5

C'est juste ...

Vector 5"

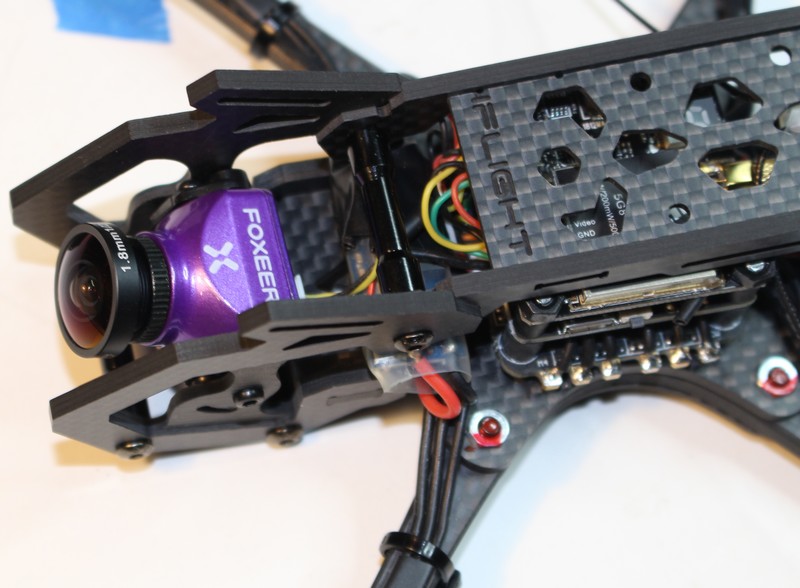

Vector 5 2812HB Predator Vector Vector

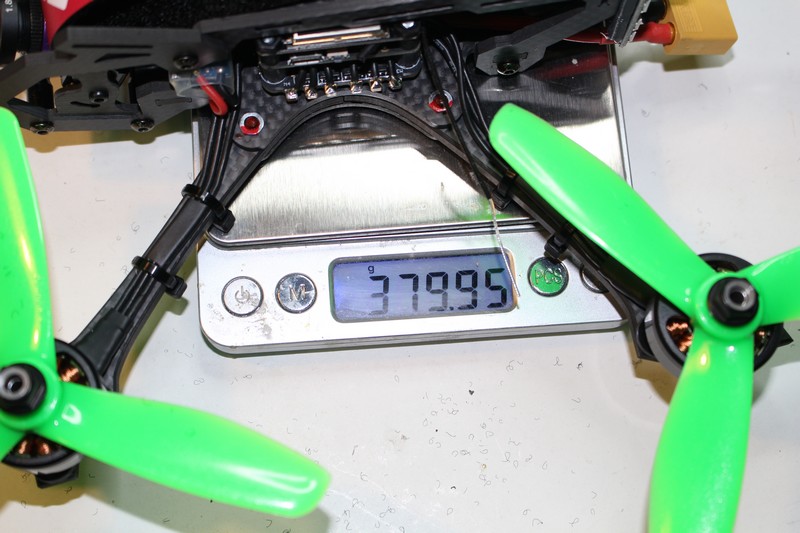

Masse sans LiPo : 380g

Masse

Logiciel contrôle de vol

D'origine, la carte de contrôle de vol (ou FC, Flight Controler) Matek F405-STD est 'flashée' avec une ancienne version de BetaFlight. J'ai choisi de la reprogrammer avec ButterFlight (Version 3.6.6).

ButterFlight
