Etude mécanique

Le boîtier

Le boîtier choisi est en aluminium afin de permettre la dissipation de la chaleur générée par les 2 LEDs de puissance.
Référence du boîtier : G104
Ce boîtier est disponible chez Selectronic pour environ 6€.

G104

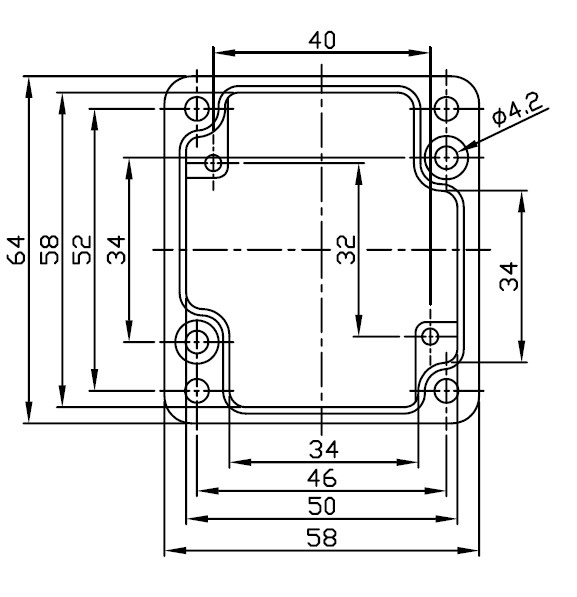

Dimensions

Vues CAO de la lampe

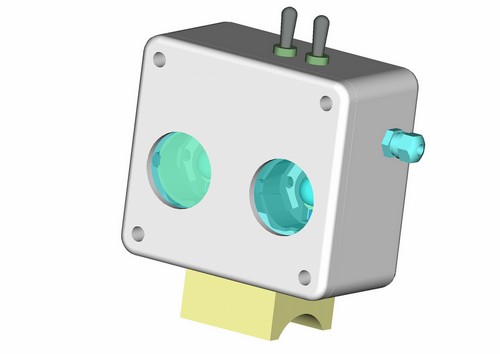

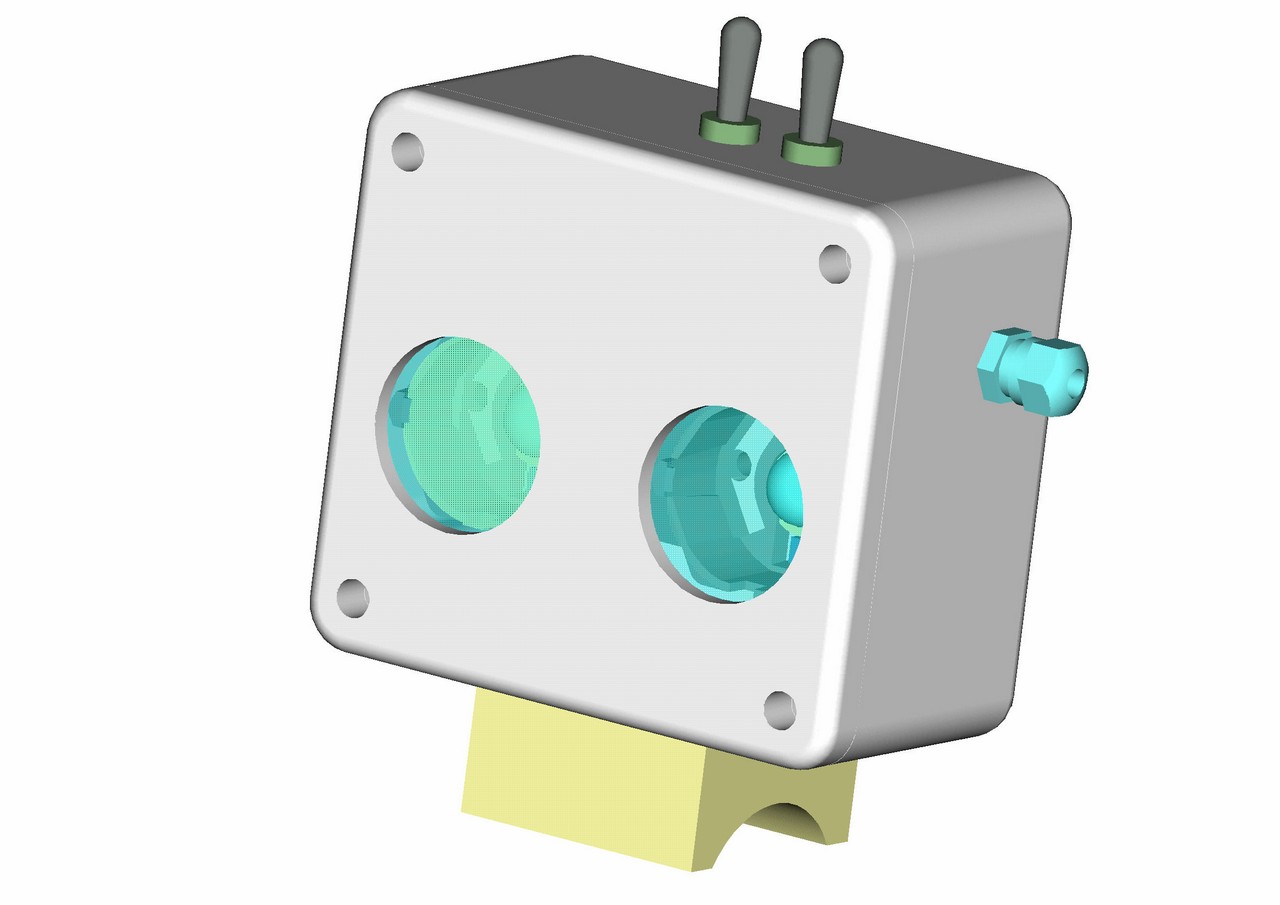

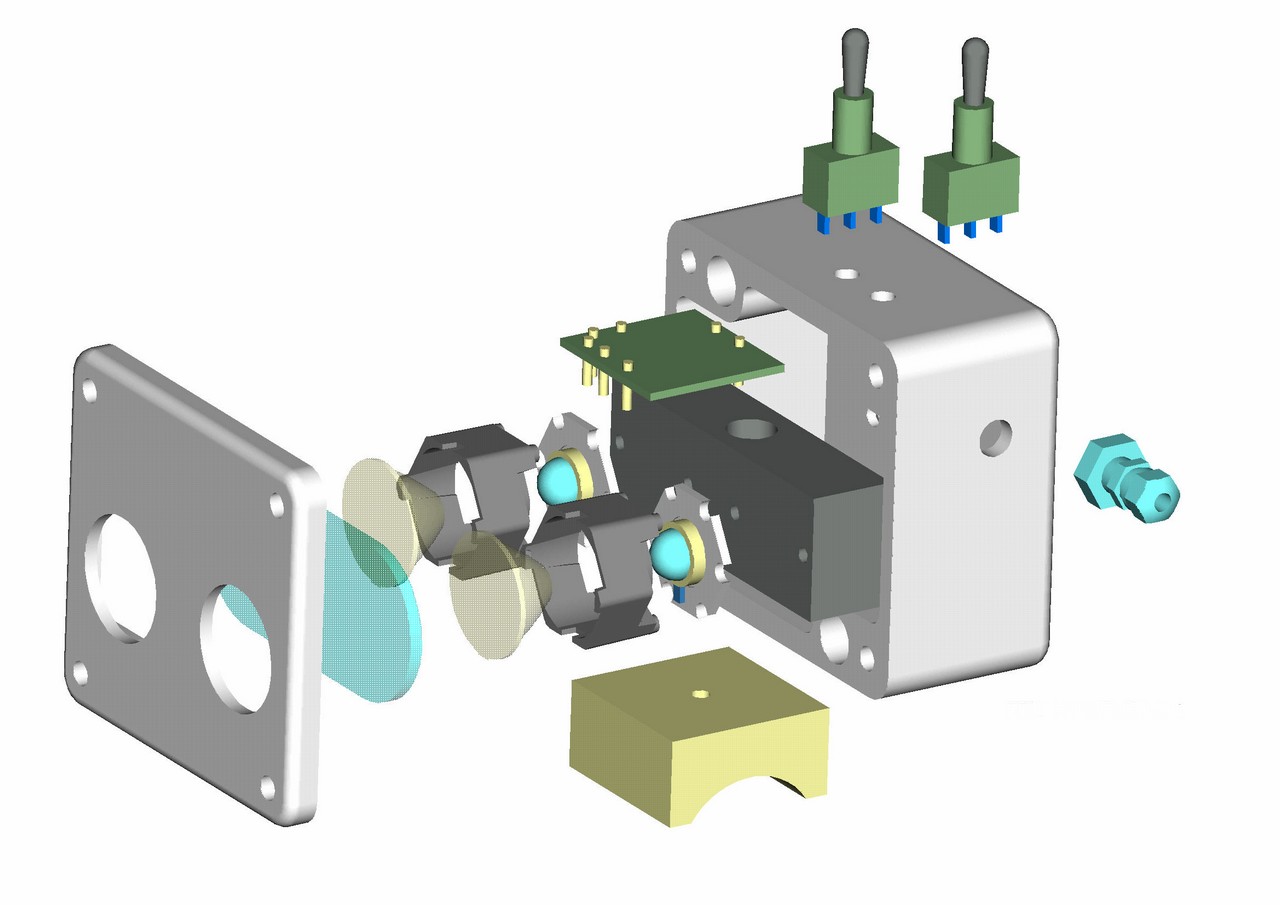

Voici 2 images de l'éclairage réalisées en CAO 3D. (Merci Eric)
En haut les 2 interrupteurs : On/Off et sélection 3W / 6W.
Sur le coté, le presse étoupe pour la sortie du câble d'alimentation.

CAO1 CAO2
