Hurricane, l'aile

Construction d'une demi aile

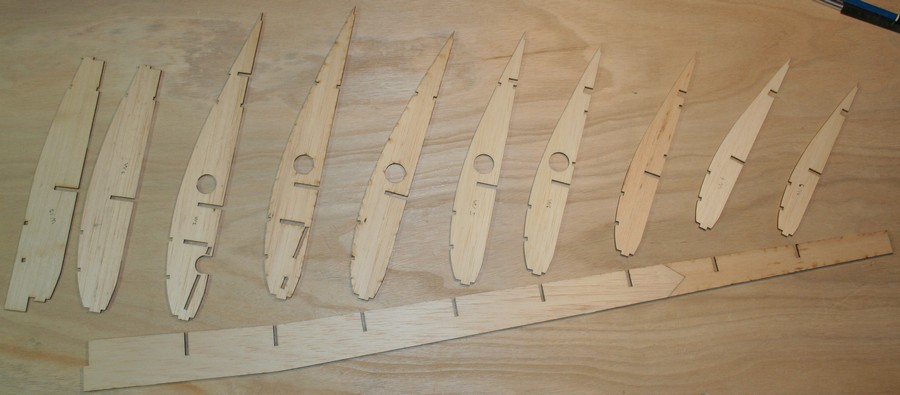

Les nervures et le longeron (en balsa, 2 parties collées)

Nervures

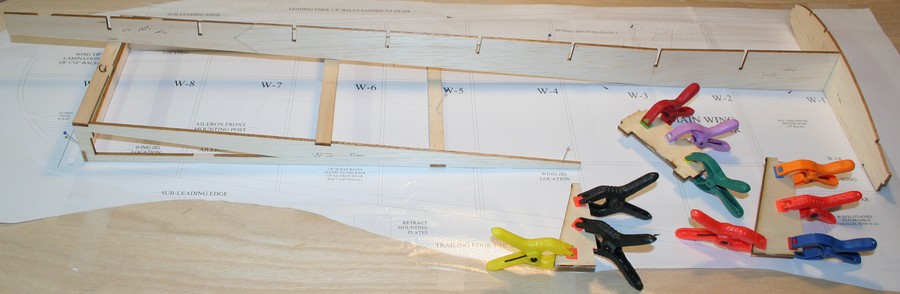

Mise en place du chantier. (Le support de construction est fourni dans le Kit.)
Maintenus par les pinces, pièces en CTP du support de train d'atterrissage.

Chantier

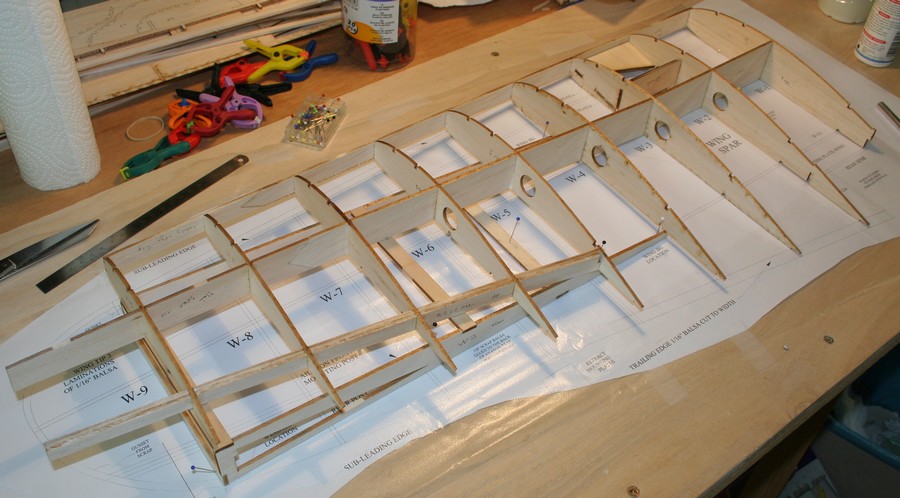

La structure ...

Aile

Réalisation des saumons

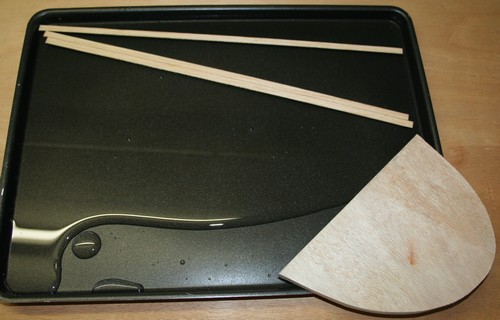

Il faut préparer 3 lames de basla de 370 x 6 x 1.5mm, Les faire tremper dans de l'eau pendant 30 min. à 1h. Pendant ce temps, on peut découper la forme selon le plan. J'ai utilisé du CTP de 10mm, mais il est possible de le faire en dépron.

Trempage

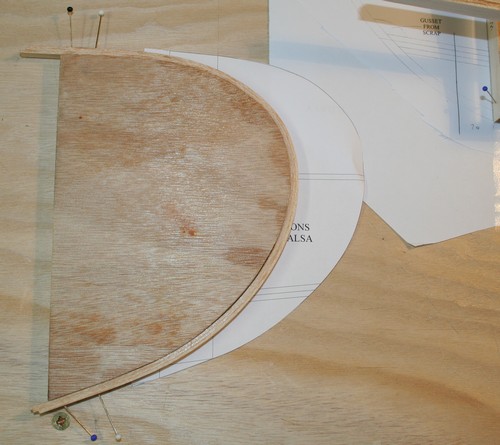

Ensuite, appliquer les 3 bandes de balsa sur la forme en mettant de la colle blanche entre chaque (pas sur la forme bien sûr). Laisser sécher la nuit.

Saumon

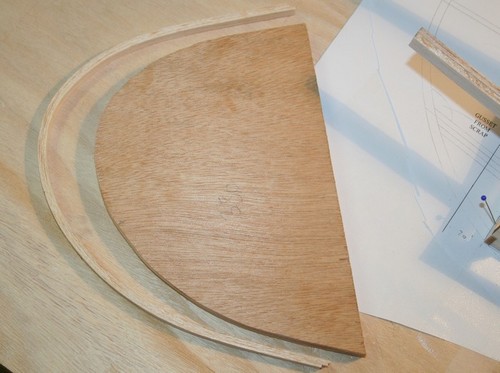

Le lendemain ... on démoule le cake. La pièce obtenue est bien rigide.

Saumon

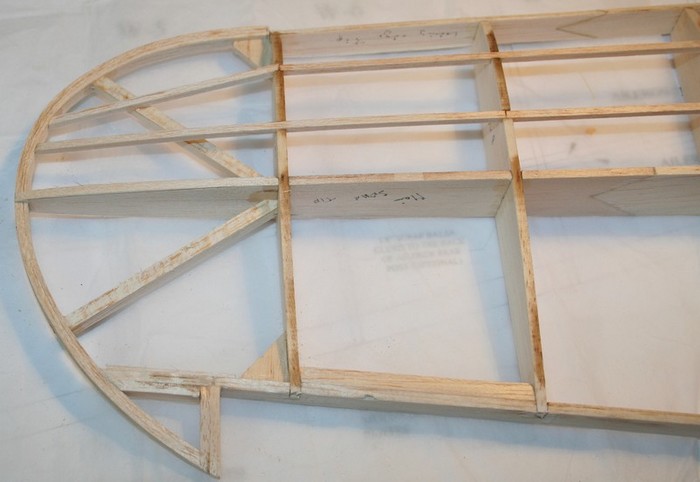

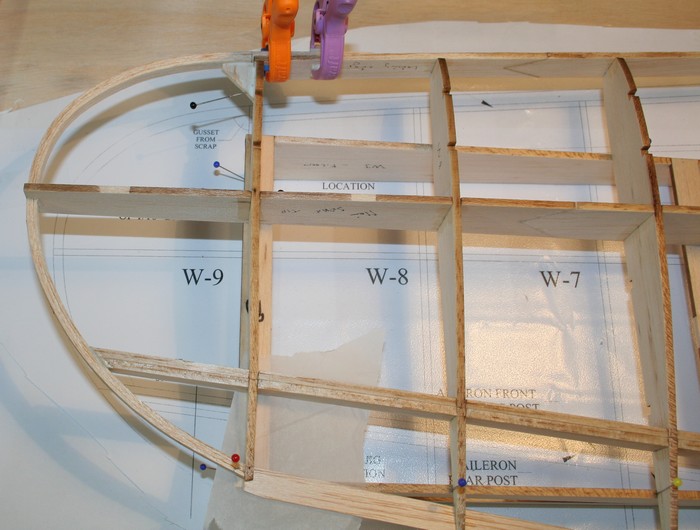

Mise en place

Saumon

Modification par rapport au plan d'origine, les ailerons du Hurricane ne vont pas jusqu'au bout de l'aile.

Saumon

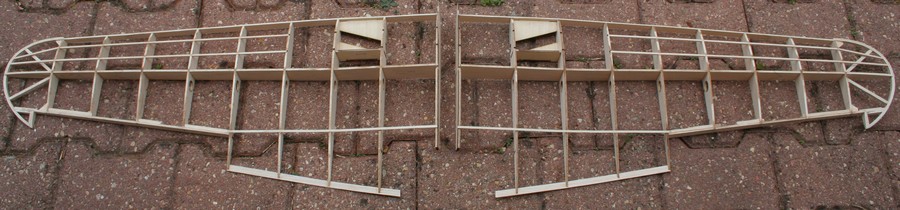

Les 2 demi-aile.

Aile

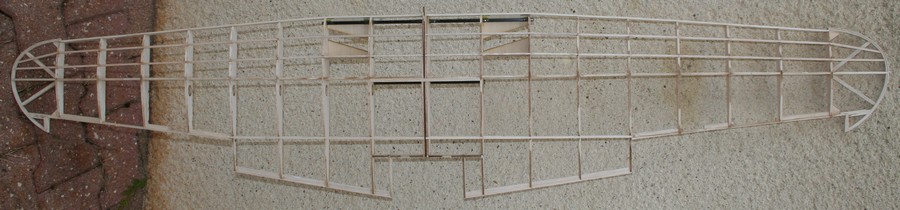

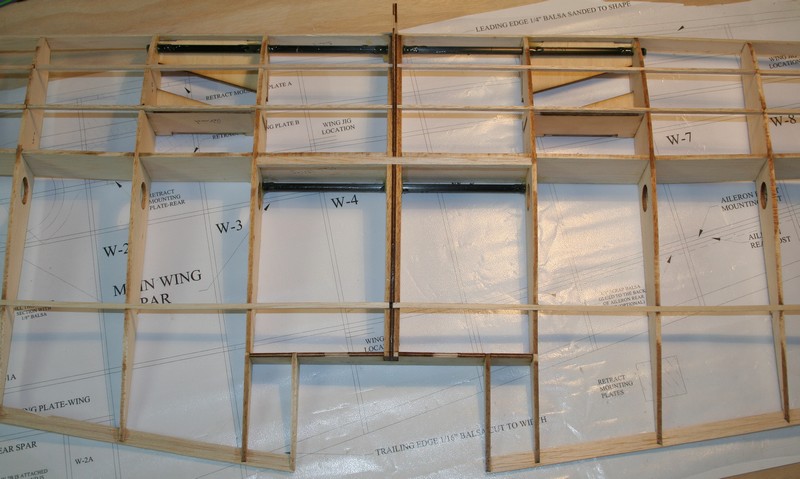

On rassemble le tout .... Il n'y a pas de clé d'aile de prévue par le concepteur. Comme j'avais un tube de carbone de 6mm, j'ai renforcé la liaison par 2 morceaux de tube. Celui du haut (sur la photo) permet de lier les 2 supports de train d'atterrissage.

Aile

Aile

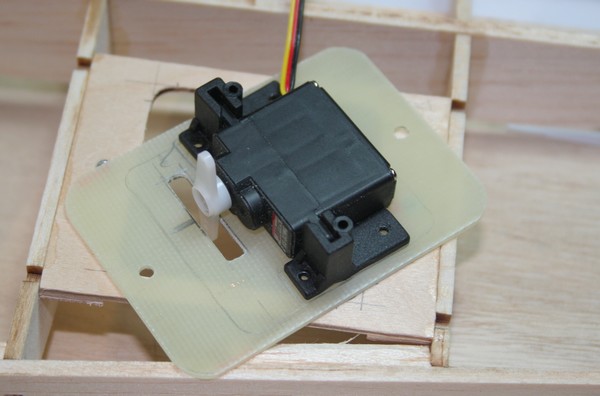

Trappe de servo d'aileron en epoxy. Le servo sera monté directement sur la trappe.

Trappe

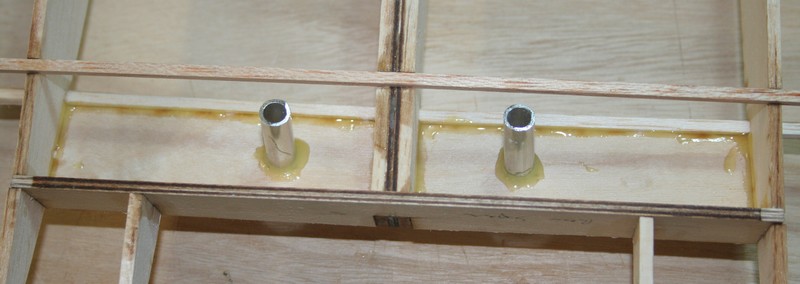

Tubes en aluminium pour le guidage des vis de fixation de l'aile.

Fixation

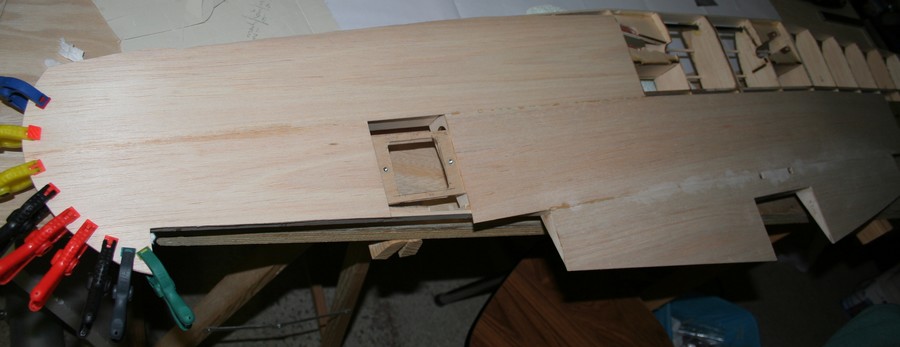

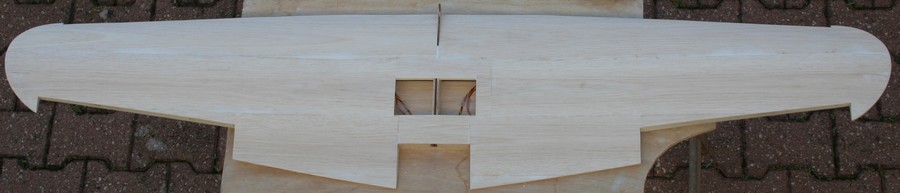

Coffrage intrados

Coffrage Coffrage

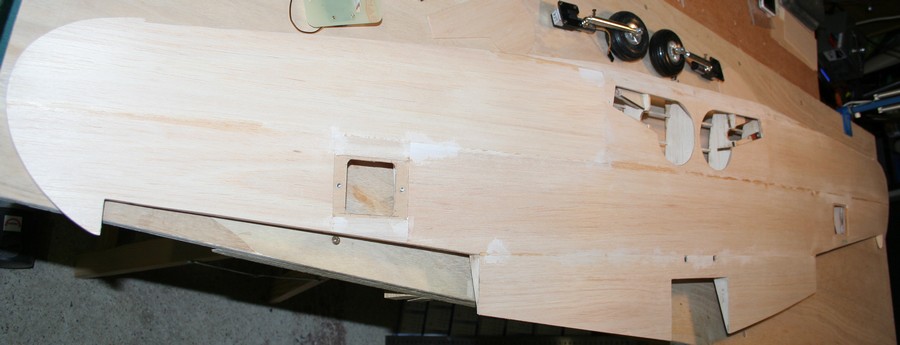

Coffrage extrados

Coffrage

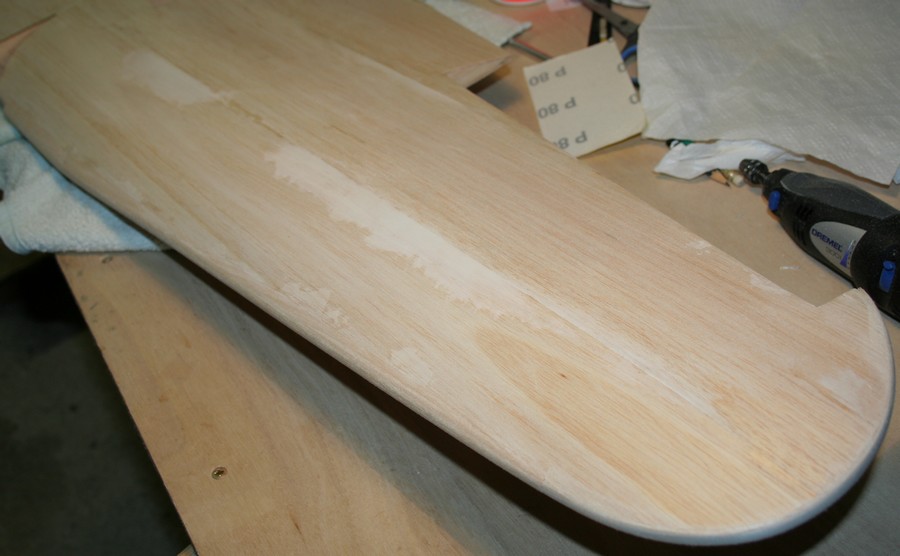

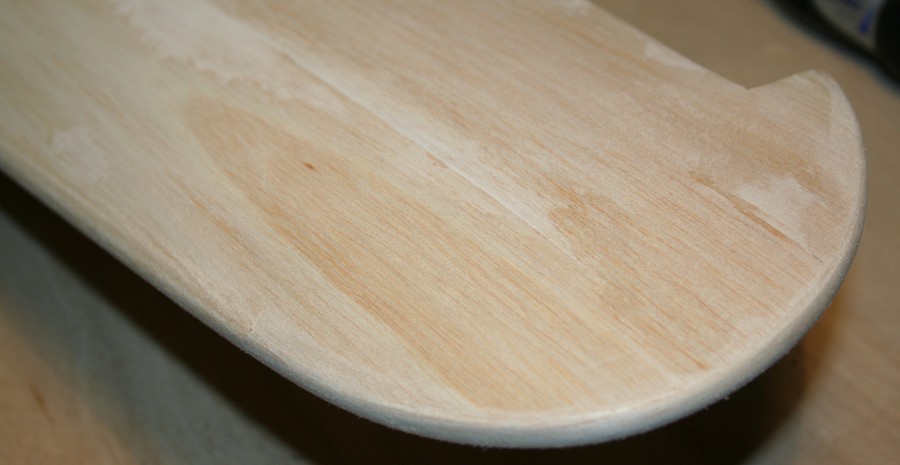

Saumons et bord d'attaque

Aile Saumon
